    首页 > 产品中心 > 后装螺母DTDB

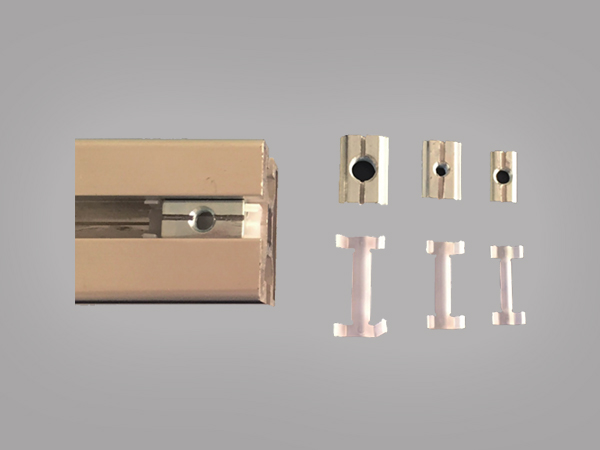

    产品名称:后装螺母DTDB      点击次数:1450      发布日期:2020-09-09
    产品详情

    材质:Q235钢

    Material:Q235 Steel


    表面处理：环保镀锌

    Surface Finish:Rosh Zincification


    用途:用于铝型材组装时的各种连接固定及相关部件的装配


    环保要求：RoHS对应品



    铝型材型号 铝型材槽宽(mm) 螺纹孔 对应型号
    Profile Slot Size(mm) M Item
    20系列 20Series 6 3 DTDB6-3
    4 DTDB6-4
    5 DTDB6-5
    30系列  30Series 8 3 DTDB8-3
    4 DTDB8-4
    5 DTDB8-5
    6 DTDB8-6
    40系列 40Series 10 4 DTDB10-4
    5 DTDB10-5
    6 DTDB10-6
    8 DTDB10-8


    型号
    Item     		型材槽宽
    Slot Size     		适用型材
    Used For Profile
    DTDBC 6 20系列
    8 30系列
    10 40系列

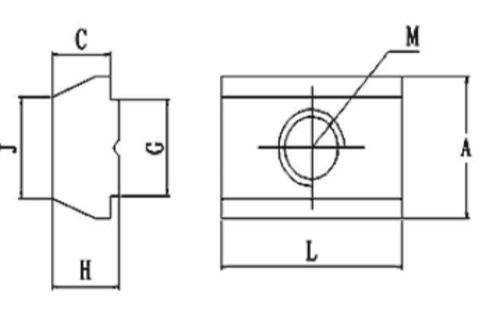

    规格Specifications

    型号
    Item     		型材槽宽
    Slot Size     		M 适用型材
    Used For Profile     		A L H C G
    DTDB 6 3 4 5 20系列 8 15 3.2 2.5 5.8
    8 3 4 5 6 30系列 11.5 17 6.3 5.5 7.8
    10 4 5 6 8 40系列 14.5 20 6.5 4.5 9.8

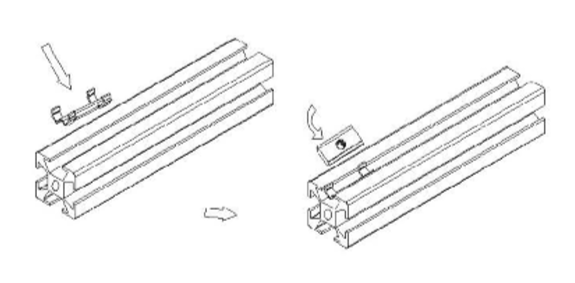

    安装范例Example
