    首页 > 产品中心 > 万能弹性螺母DTDS

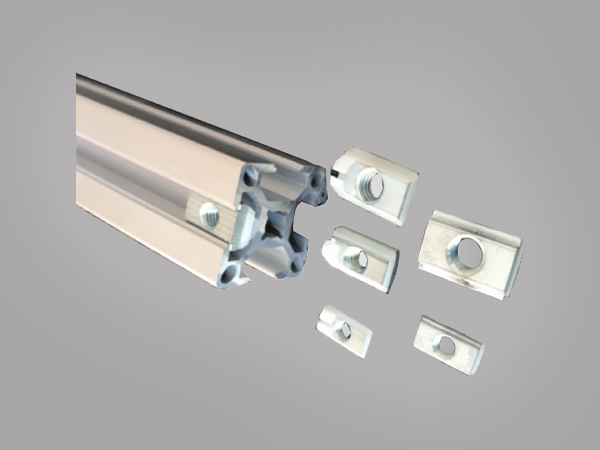

    产品名称:万能弹性螺母DTDS      点击次数:2757      发布日期:2020-09-09
    产品详情

    弹性螺母材质:Q235（本体） POM(背部树脂）

    Material:Q235(Body) POM(Spring)


    弹性螺母表面处理：环保镀锌

    Surface Finish:Rosh Zincification


    用途:

    弹性螺母块能被直接放进铝形材槽内的任意装配点,它背部的弹性树脂能固定它的位置,使安装十分简单且可靠,既可作先装也能作后装螺母使用，弹性螺母是铝型材材连接中使用最多的配件之一。


    弹性螺母环保要求：RoHS对应品


    弹性螺母

    铝型材型号
    Profile     		铝型材槽宽(mm)
    Slot Size(mm)     		螺纹孔
    M     		对应型号
    Item
    20系列
    20Series     		6 3 DTDS6-3
    4 DTDS6-4
    5 DTDS6-5
    30系列
    30Series     		8 3 DTDS8-3
    4 DTDS8-4
    5 DTDS8-5
    6 DTDS8-6
    40系列
    40Series     		10 4 DTDS10-4
    5 DTDS10-5
    6 DTDS10-6
    8 DTDS10-8

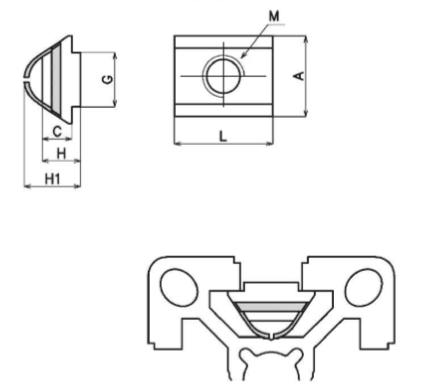

    规格Specifications

    型号
    Item     		型材槽宽
    Slot Size     		M 适用型材
    Used For Profile     		A L H1 H C G
    DTDS 6 3 4 5 20系列 8.0 15.3 5.0 3.3 2.7 5.8
    8 3 4 5 6 30系列 11.5 18.3 8.5 5.5 5.0 7.8
    10 4 5 6 8 40系列 14.0 20.3 9.6 6.2 5.5 9.8

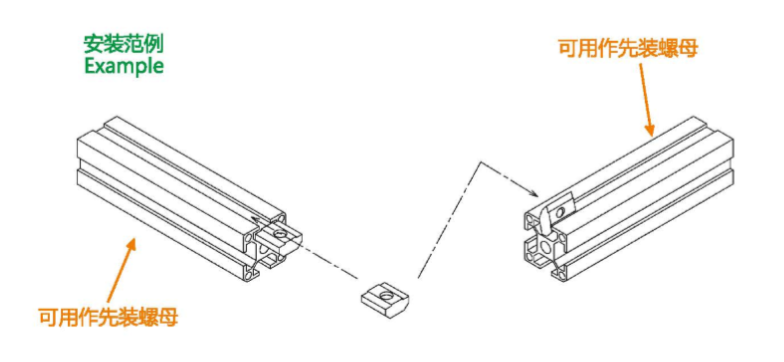

    安装范例Example

    弹性螺母
