    首页 > 产品中心 > 自由角度支架JCZ 30、40、45

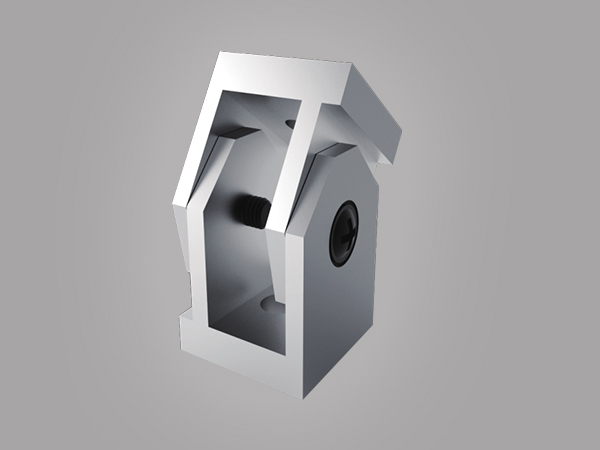

    产品名称:自由角度支架JCZ 30、40、45      点击次数:3021      发布日期:2020-09-12
    产品详情

    材料:铝合金

    Material:Aluminum Alloy


    用途:该支架用于两段型材端面之间的活动连接,其旋转范围为180°,有多种连接方式。


    环保要求:Rosh对应品

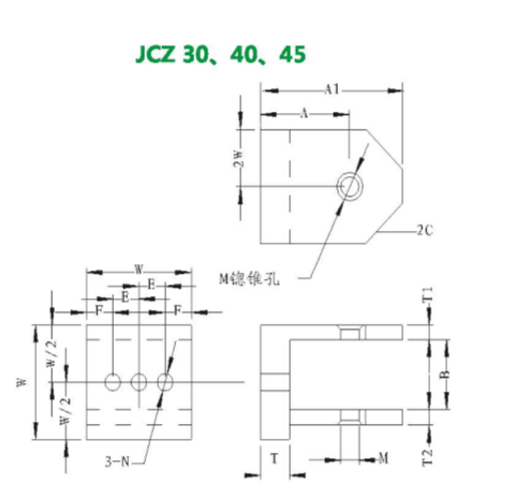

    规格Specifications

    型号Item 适用型材Profile W T B A A1 N T1 T2 E F C M 附属平头螺丝Attached Flat Screw
    JCZ 20 20系列20Series 20 5 12.5 17 27 — 2.5 2.75 — — 7 4 M4×6(2个）
    JCZ 30 30系列30Series 30 7 16 25 38 Ф6.6 4.5 5 10 5 10 8 M8×12（1个）
    JCZ 40 40系列40Series 40 10 19 35 55 6.5 8 13 6.5 13 10 M10×16（1个）
    JCZ 45 45系列45Series 45 24 Ф8.2 15 15 M10×16（1个）

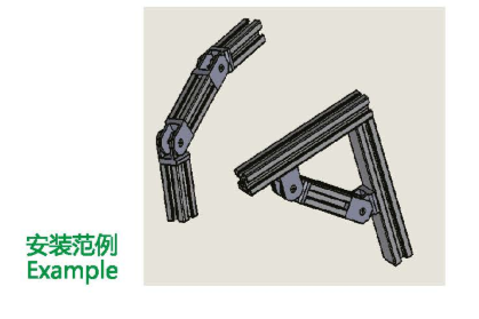

    安装范例Example
