    首页 > 产品中心 > 球型磁力扣SKQ
    产品名称:球型磁力扣SKQ      点击次数:6468      发布日期:2020-09-12
    产品详情

    球型磁力扣材料:锌合金

    Material:Zn-Alloy


    球型磁力扣用途：装配在安全护栏门、工具箱和其他闭合门等装置上，美观清洁，有很大的吸附力。


    球型磁力扣表面处理：镀铬

    Surface Finish:Chrome Coating


    球型磁力扣环保要求：RoHS对应品

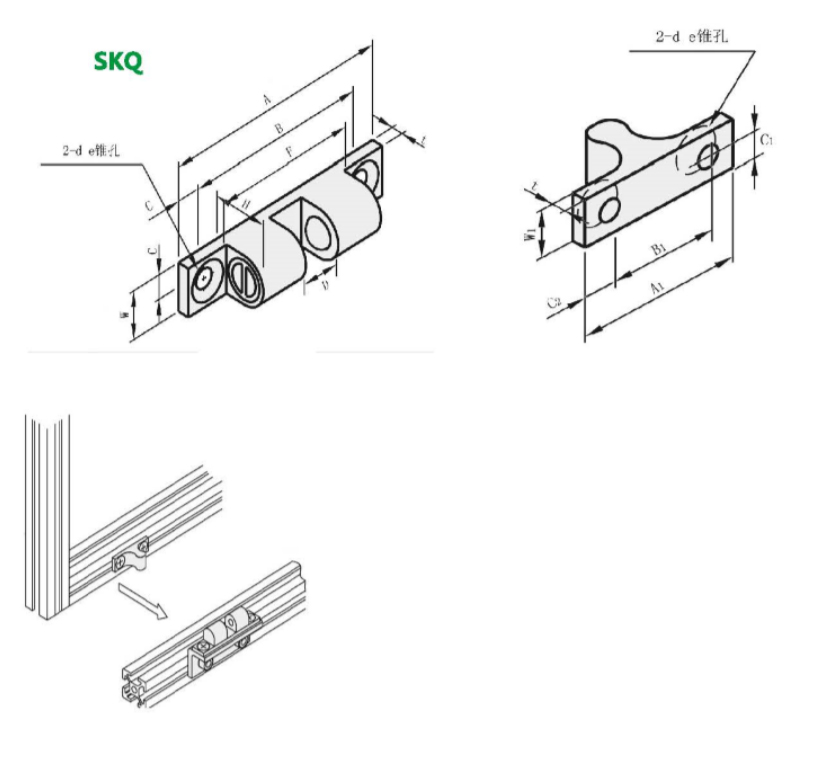

    球型磁力扣示意图

    规格Specification

    型号 B W D d e F H t A1 B1 W1 拉力
    Pulling
    Force
    (kgf)     		重量
    Weigh（g)
    Item A
    SKQ 32 25 8 4 3.2 6.2 18 9 2 18 11 7.5 11.5 12
    43 35 8 5.9 3.2 6.2 28.4 10 2.5 25 16 7.5 13 16
    50 40 10 7.5 4.2 8.2 31.5 12.2 2.9 30 20 9 18 28
    70 60 13 13 51 17 4 42 30 10.5 38 78


    适用型材:3030/3060（槽宽8mm)，4040（槽宽10mm）

    As Profile:3030/3060(Slot 8mm),4040(Slot 10mm)

    █球型磁吸组件内容：

    ●球型磁吸SKQ×1

    ●MG角件S/L×1

    ●平头螺栓×2

    ●后装螺母DTDF×2

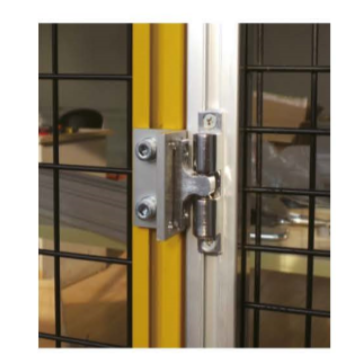

    安装范例Example

    球型磁力扣实例
