本体材质:Q235钢(螺杆部),SPCC钢(台座外壳)
底座材质:氯丁橡胶
Body Material:Q235 Steel(Bolt),SPCC Steel(Base Cover)
Pad Material:Chloroprene Butadiene Rubber
表面处理:阳离子涂覆
Surface Finish:Cation Coating
用途: 调节蹄角各类工业铝型材支架及设备通用配件,具有支撑、防震调节水平等作用。螺帽可调节高度。
环保要求:RoHS对应品

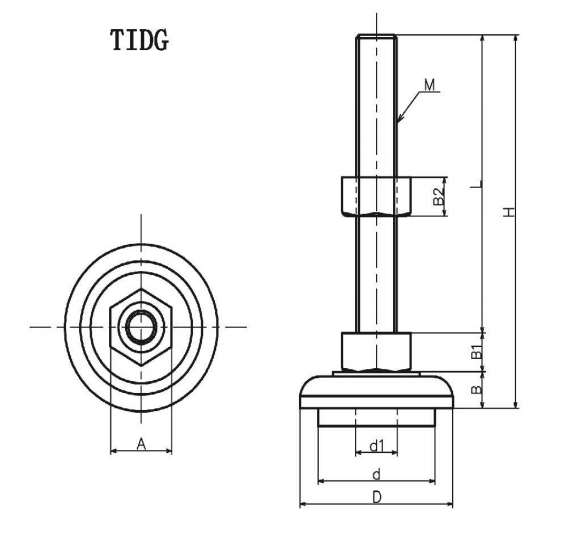

型号 | D | d | d1 | B1 | B2 | B | A | |
ITEM | M-L | |||||||
TIDG | 8-60 | 40 | 35.5 | 10 | 5.5 | 6.5 | 13.5 | 13 |
10-50 | 7 | 8 | 17 | |||||
12-70 | 50 | 45.5 | 15 | 8 | 10 | 16 | 19 | |
12-100 | ||||||||
16-70 | 60 | 55.5 | 20 | 10 | 13 | 17 | 24 | |
16-100 | ||||||||
20-100 | 13 | 16 | 30 | |||||
20-130 |
螺杆长度L尺寸可根据客户要求订做
