手轮本体材质:FC200铸铁件或铝合金铸件
握柄材质:SUM22L钢(配铁手轮),铝(配铝手轮)
Handle Body Material:FC200 Casting or Al-Alloy Casting
Grip Material:SUM22L Steel(For Steel Handle),Aluminium(For Al-Alloy Handle)
用途: 作为机床、机械操作台的通用配件使用,中心孔可按客户要求的规格、形状再加工。
表面处理:镀铬(FC200)
喷砂(铝合金)
Surface Finish:Chrome Coating(FC200)
Blast(Al-Alloy)
环保要求:RoHS对应品
型号 | H | A | S | d | L | P | K | F | M | 圆孔(H8)+螺纹孔 | 圆孔(H8)+键槽+螺纹孔 | 方孔 | |||||
Item | D |
铁 Steel |
铝 Al-Alloy |
d1 | M1 | d2 | a | h | W | ||||||||

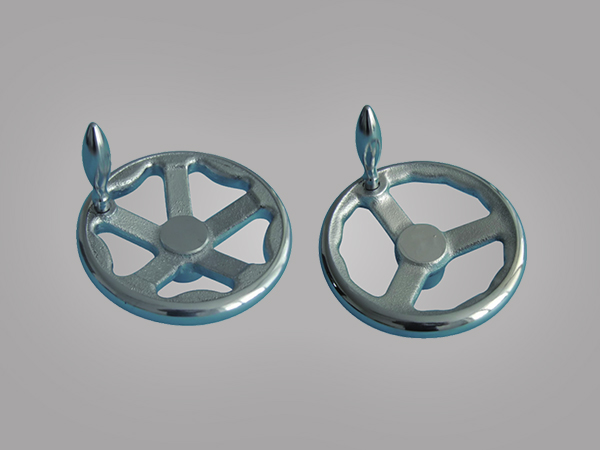

SRLN-5(5条幅) SRLN-3(3条幅) SRLNA-5(5条幅) SRLNA-3(3条幅) |
80 | 36 | 14 | 22 | 24 | 24 | 28 | 38.5 | 13 | 5 | 8 | 10 | 5 | 10 | 3 | 1.4 | 10 |
100 | 39 | 15 | 24 | 30 | 28 | 37 | 12 | 12 | 4 | 1.8 | 12 | ||||||
125 | 40 | 16 | 33 | 46.5 | 48.5 | 16 | 6 | ||||||||||
140 | 44 | 17 | 27 | 35 | 30 | 53.5 | 15 | 6 | 15 | 5 | 2.3 | 14 | |||||
160 | 46 | 18 | 28 | 37 | 32 | 62.5 | 62.5 | 20 | 8 | 16 | 16 | 5 | 2.3 | ||||
200 | 60 | 24 | 36 | 43 | 41 | 81 | 77.5 | 25 | 10 | 10 | 17 | ||||||
250 | 65 | 27 | 38 | 48 | 44 | 100 | — | 20 | 20 | 5 | 2.3 |
让我们介绍一下设备安全围栏的作用
铝挤压设备安全围栏是当今社会相对时代的一种安全护栏,与相对传统的护栏相比,它们在美学上令人愉悦且大方,无需电焊。对于整体结构,我们选择标准方法,安装操作方便快捷,过程构造短,主要是通用性强,受到所有工厂工作场所的喜爱。
1.挡住机器设备的设备安全围栏
设备安全围栏的重要作用是将设备与工作人员分开,防止非工作人员进入工作区域,并实际操作会损坏或损坏设备的工作人员。
2.护栏在仓库配送区
安全保护网络和仓库区域机器设备的有效性通过划分应用区域,可以有序地放置专用工具机器设备(例如施工车辆和仓库),并可以有效利用仓库的使用区域。
喇叭型手轮铸件结块后。在冷却过程中继续压缩。当铸件为弹性形状并且停止膨胀时,在铸件中产生锻造应力。当锻造应力超过合金的强度极限时,喇叭型手轮铸件会形成冷裂纹,从而导致断裂和浪费。有时这是通过机床的手轮发生的。
如果喇叭型手轮铸件的产量较大,我们将接受用于剃须的模板类型。这种喇叭型手轮铸件总是在辐条边缘附近切割。断裂的检查显示出典型的冷撕裂特征:干净的横截面,明亮的金属,直的切口和易碎的撕裂。
我们改进了喇叭型手轮的轮辐厚度尺寸,并改进了原始铸造工艺,即将轮辐的宽度与厚度之比设计为3:2,以打磨车轮的聚焦孔。将从核心出发。如何缩短铸件各部分壁厚的差异,并在缩短铸件各小剑时进一步促进彼此之间的障碍。根据目前的政策,通过在较小程度上减小喇叭型手轮铸件中的锻造应力,铸件已达到可以用低温狼火熄灭铸件中的应力,熄灭铸件破裂的地步。喇叭型手轮收到了明显的效果。
