    首页 > 产品中心 > 后装T型螺栓DTDH

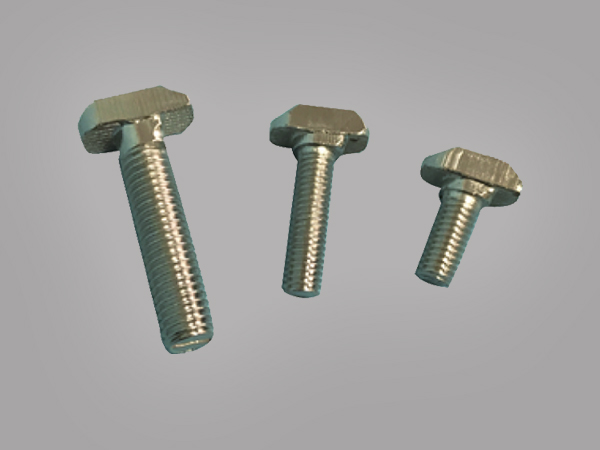

    产品名称:后装T型螺栓DTDH      点击次数:3157      发布日期:2020-09-09
    产品详情

    材料:Q235钢

    Material:Q235 Steel


    表面处理：环保镀锌

    Surface Finish:Rosh Zincification


    用途:

    后装T型螺栓可将其他支架等连接件简单地固定至型材槽上,装配过程中它能自动定位,自动锁紧。


    环保要求：RoHS对应品

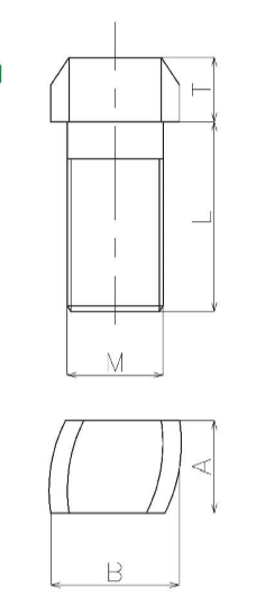

    规格Specifications

    铝型材型号
    Profile     		铝型材槽宽(mm)
    Slot Size(mm)     		螺纹孔
    M     		A B T L 对应型号
    Item
    30系列
    30Series     		8 6 7.8 15.5 4.5 12 DTDH8-6-12
    16 DTDH8-6-16
    20 DTDH8-6-20
    25 DTDH8-6-25
    40系列
    40Series     		10 8 7.9 17.8 5.5 16 DTDH10-8-16
    20 DTDH10-8-20
    25 DTDH10-8-25
    30 DTDH10-8-30
    35 DTDH10-8-35
    40 DTDH10-8-40

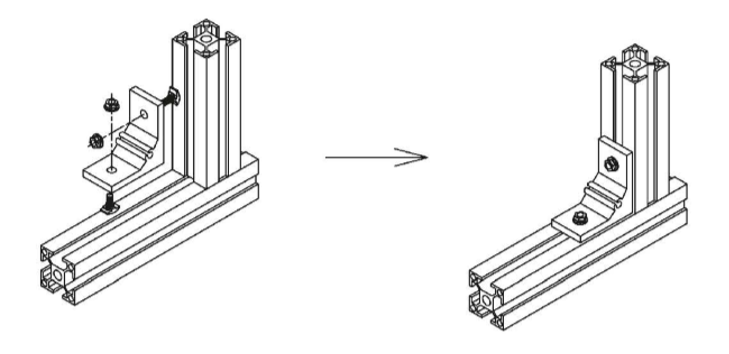

    装配图Example
