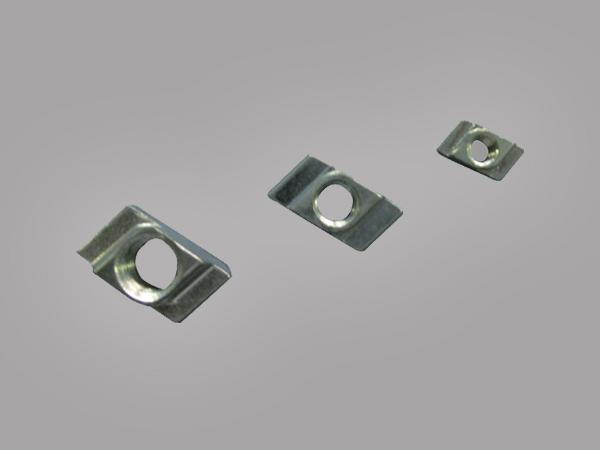

    首页 > 产品中心 > 后装锤型螺母DTDC
    产品名称:后装锤型螺母DTDC      点击次数:1420      发布日期:2020-09-09
    产品详情

    材料:Q235

    Material:Q235


    表面处理：环保镀锌

    Surface Finish:Rosh Zincification


    用途:

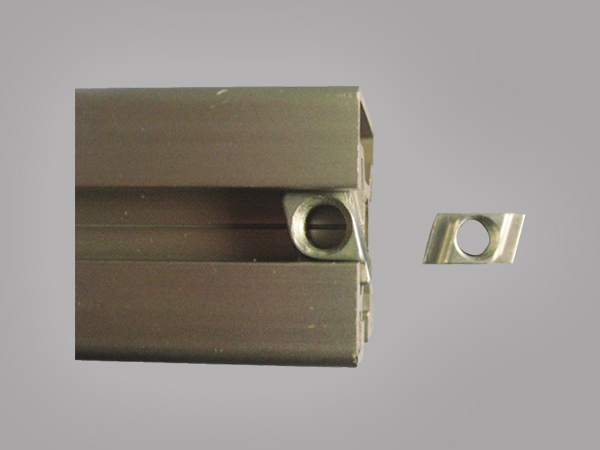

    锤型螺母可将其他连接件简单地固定至型材槽上,装配过程中它能自动定位,自动锁紧.


    环保要求：RoHS对应品




    铝型材型号
    Profile     		铝型材槽宽(mm)
    Slot Size(mm)     		螺纹孔
    M     		对应型号
    Item
    20系列
    20Series     		6 3 DTDC6-3
    4 DTDC6-4
    5 DTDC6-5
    30系列
    30Series     		8 3 DTDC8-3
    4 DTDC8-4
    5 DTDC8-5
    6 DTDC8-6
    40系列
    40Series     		10 4 DTDC10-4
    5 DTDC10-5
    6 DTDC10-6
    8 DTDC10-8

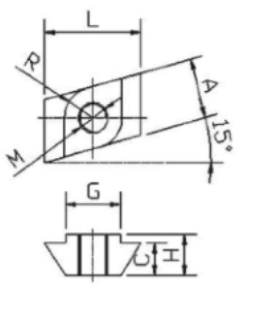

    规格Specifications

    型号
    Item     		型材槽宽
    Slot Size     		M 适用型材
    Used For Profile     		A L H C G
    DTDC 6 3 4 20系列 6 10.0 4.1 3.3 5.8
    8 3 4 5 6 30系列 8 15.0 6.3 5.5 7.8
    10 4 5 6 8 40系列 10 17.0 9.0 6.0 9.8

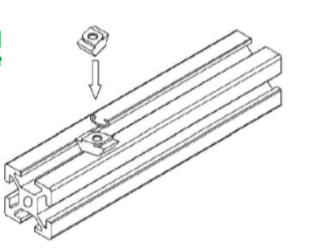

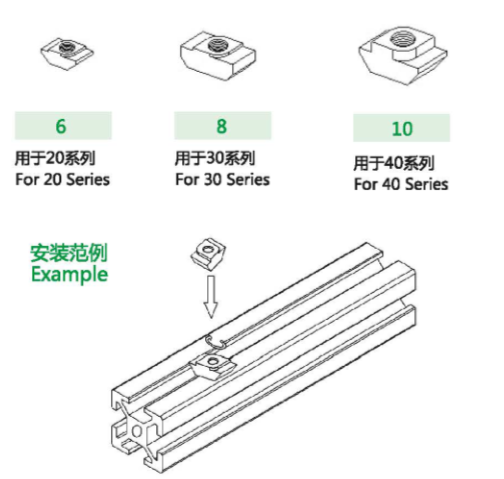

    安装范例Example
